Midea VC Max Sistema VRF de refrigeração por descarga superior
Redefinição da simplicidade no refrigeração comercial
Quando os requisitos de um edifício se concentram exclusivamente no resfriamento, pagar pela capacidade da bomba de calor é ineficiente.A série VC Max (8-30 HP módulo único, 32 a 90 CV combinação de múltiplos módulos) elimina completamente esta ineficiência.
Ao remover as válvulas de inversão e as tubulações de recuperação de calor do projeto, o sistema reduz o número total de componentes, abrevia os procedimentos de manutenção,e reduz o investimento inicial, mantendo os controles inteligentes que definem a plataforma V8.
No núcleo está o META 2.0, um algoritmo de três variáveis que equilibra continuamente a distribuição do refrigerante, os pontos de referência térmicos,e velocidades dos ventiladores, proporcionando uma melhoria anual de 28%+ em termos de energia em comparação com as estratégias de controlo tradicionais.
Duas configurações de potência cobrem os padrões globais de eletrificação: Versão padrão (380-415V/50(60) Hz) para mercados internacionais,e versão para a América Latina (220V/60Hz) adaptada às especificações da rede regional, ambas conectadas diretamente à fonte de alimentação do local sem transformadores externos de redução de tensão.
O desempenho de refrigeração permanece estável em ambientes de -15°C a 55°C, sendo o mais amplo envoltório de refrigeração da sua classe, apoiado pela compatibilidade com 12 fatores de forma de unidades interiores e mais de 100 variantes de modelos.
Principais aspectos tecnológicos
HyperLink 2.000m: Comunicação de Topologia Universal
Um circuito integrado de ônibus de comunicação interno permite arquiteturas de rede de cadeia de margarida, árvore, estrela e anel - muito além da limitação de apenas cadeia de margarida dos sistemas convencionais.Regeneração de forma de onda exclusiva proporciona uma imunidade excepcional ao ruído, preservando a integridade dos dados em ambientes de edifícios eletricamente barulhentos.A rede atinge todos os cantos das estruturas comerciais de altura média.
ShieldBox IP55: Estratégia de fecho total
Um compartimento elétrico hermeticamente fechado mantém todas as placas de circuito isoladas dos perigos ambientais. Umidade, sal no ar, poeira fina, chuva,e a intrusão de insetos são todas rejeitadas no limite do recintoOs disipadores de calor de microcanais refrigerados com refrigerante mantêm as temperaturas das junções dos semicondutores dentro da gama ideal, mesmo quando o ar exterior excede 50°C.Esta filosofia de protecção provou o seu valor em instalações desérticas, zonas costeiras tropicais e zonas industriais pesadas.
META 2.0 Lógica de três variáveis + Programação energética em 60 passos
O algoritmo de controlo opera três circuitos de otimização simultaneamente: fluxo de refrigerante, temperatura de abastecimento e volume de ar interior, aumentando a eficiência de todo o edifício em 28% ou mais a cada ano.Sessenta etapas de capacidade incremental (40-100%, ajustável em incrementos de 1%, alinha a saída com a demanda em tempo real, mantendo a corrente de entrada abaixo dos limiares do disjuntor.Redução dos resíduos elétricos fora do horário de trabalho.
55°C Refrigeração extrema + Arquitetura de CC total
Refrigeramento nominal contínuo de -15°C a 55°C, temperatura exterior superior aos 52°C T3, que a maioria dos concorrentes considera o seu limite superior.,Os ventiladores interiores utilizam motores DC sem escovas com modulação de velocidade infinita, ajustando exatamente a carga e não perdendo nada.que convertem até 20% menos de energia elétrica do que os modelos de motores CA equivalentes.
SuperSense 17 pontos de monitoramento + Fallback do sensor virtual
Dezessete pontos de medição distribuídos rastreiam a pressão, temperatura, velocidade do refrigerante e as características de funcionamento do compressor em todo o circuito.O algoritmo do sensor virtual estima o parâmetro em falta a partir de dados correlacionados, mantendo a operação ininterrupta, combinado com a redundância de hardware em quatro níveise sensing VC Max fornece a garantia de tempo de atividade que os ocupantes comerciais esperam.

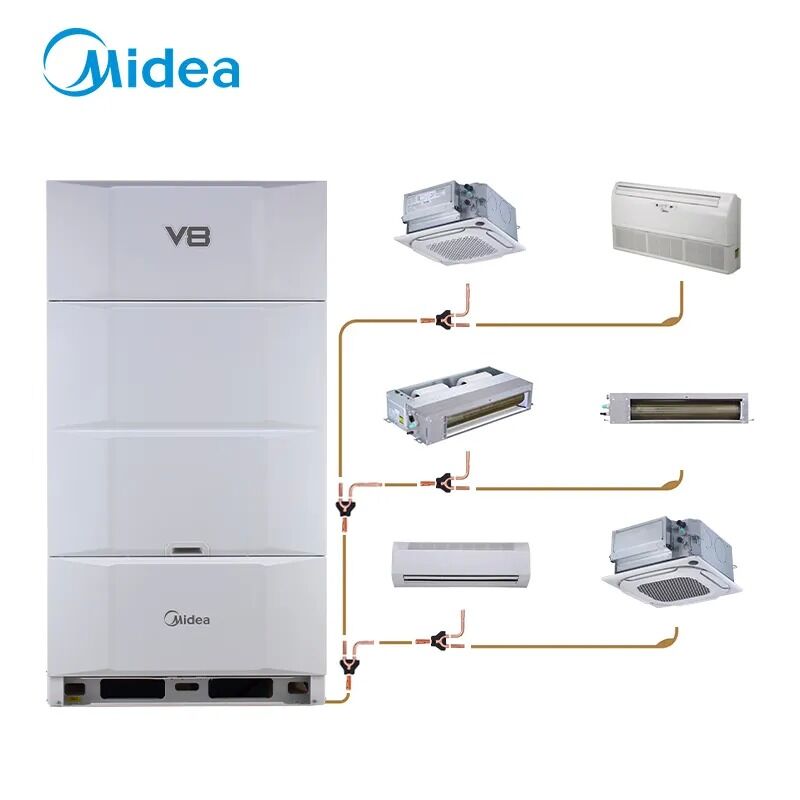

12 categorias de unidades interiores, mais de 100 configurações
Nenhum outro modelo da família V8 corresponde à amplitude de compatibilidade do equipamento interior do VC Max12 fatores de forma que abrangem cassetes de teto, unidades de dutos, montadas na parede, em pé,e tipos de combinaçãoOs designers podem especificar o tipo exacto de unidade para cada espaço: lobbies com tectos altos, salas de servidores compactas, escritórios abertos, corredores de hotéis, salas de aula e áreas de exibição de retalho.Uma única plataforma exterior satisfaz um edifício inteiro.
Plataformas de dupla tensão para eletrificação mundial
A versão padrão aceita 380-415V trifásico 50 (((60) Hz de alimentação que abrange a Europa, Oriente Médio, África e a maior parte da Ásia.A versão da América Latina aceita 220V trifásico de 60Hz concebido para a infraestrutura de distribuição de energia distinta da regiãoEm ambos os casos, não é necessário nenhum transformador externo, eliminando um elemento de custo e um potencial ponto de falha.
Arquitetura de refrigeração exclusiva com Inteligência Total
A eliminação do ciclo da bomba de calor elimina a complexidade mecânica, reduzindo o número de válvulas, juntas de tubulação e vias de fuga, mantendo simultaneamente todas as vantagens digitais do ecossistema V8.Controle da temperatura por zona, a otimização da eficiência META 2.0, a conectividade BMS via Modbus e BACnet e a proteção do condensador Gold Fin continuam a ser padrão.VC Max oferece valor máximo por dólar investido.
Cenários de aplicação e implantação regional
O VC Max é implantado em todos os edifícios de escritórios VRF, soluções VRF de hotéis, sistemas VRF escolares, sistemas VRF hospitalares e desenvolvimentos de varejo / comercial em todo o mundo.
No Médio Oriente, as aprovações do SASO/ESMA/GCC validam o sistema para implantação no Golfo,enquanto a capacidade de arrefecimento a 55°C e a proteção contra selos de areia ShieldBox IP55 servem ao clima extremo da Península Arábica.
Os projetos da América Latina beneficiam da configuração 220V/60Hz especialmente concebida, eliminando a conversão de tensão e garantindo um desempenho tropical fiável.
As instalações do Sudeste Asiático aproveitam as classificações de monções tropicais, o revestimento costeiro Gold Fin e a comunicação de longa distância do HyperLink para grandes complexos de uso misto.
Em toda a África e Europa, a durabilidade do ShieldBox aborda diversos desafios climáticos, a marcação CE satisfaz os requisitos de conformidade europeus e o sistema está alinhado com as metas energéticas LEED/BREEAM.
Certificações: CE • IP55 • SASO • ESMA • Norma GCC • UL Anticorrosivo • LEED Ready • BREEAM Ready • TÜV SÜD • ISO 9001/14001/45001
Especificações técnicas
| Intervalo de capacidade |
8-30 cv (unicampeão); 32-90 cv (combinação) |
| Tipo de sistema |
VRF de refrigeração por descarga superior |
| Sistema de controlo |
META 2.0 controlo inteligente de três variáveis |
| Comunicação |
Hiperligação de qualquer topologia, até 2.000 m |
| Proteção |
ShieldBox IP55 totalmente fechado |
| Faixa de arrefecimento |
-15°C a 55°C ambiente |
| Max. comprimento da tubulação |
1,100 m |
| Max. Diferença de altura |
110 m |
| Aumento da eficiência energética |
Melhoria anual superior a 28% em relação ao sistema convencional |
| Potência de espera |
3.5W ultra-baixo |
| Sensores |
SuperSense 17 + backup do sensor virtual |
| Despesas |
Quadruplo (unidade, compressor, ventilador, sensor) |
| Unidades interiores |
12 tipos, mais de 100 modelos |
| Potência (padrão) |
380-415V/3Ph/50(60) Hz |
| Potência (LATAM) |
220V/3Ph/60Hz |
Unidades de interior disponíveis
- Cassete de Direção Única
- Cassete de dois sentidos
- Cassete compacto de quatro vias
- Cassete de quatro vias
- Arco de condução
- Ducto estático médio
- Alto conduto estático
- Montado na parede
- Piso em pé
- Tecto e piso
